# Arduino

温馨提示

如需在仿真软件中使用,请在CV大法时手动注释头文件

# 在Arduino Uno板上实现按键控制led亮灭

本实验用具

1. Arduino Uno开发板一件
2. 面包板一张
3. 四角按键一个
4. 电阻两个(200Ω)
5. 导线若干

按一次四角按键开关，Led亮灯，再按一次按键，Led即灭

本实验默认以Led接入模拟信号11针脚，按键接入2号针脚
Arduino Uno开发板内置上拉电阻，可随时调用

	#include<Arduino.h>
	boolean buttonstate = true;//按压按键的状态，默认按下
	boolean ledstate = false;//led状态，默认关闭
	void setup()
	{
		pinMode(2,INPUT_PULLUP);//INPUT_PULLUP输入上拉电阻(提高电平，使电路稳定)
		pinMode(11,OUTPUT);
	}

	void loop()
	{
	while(digitalRead(2) == HIGH){}//循环条件: 读取检测2号针脚是否有高电平
		if(ledstate == true){//如果灯的状态是亮的
  			digitalWrite(11,LOW);//关灯
  			ledstate=!ledstate;//保持灯的状态
		} else{
  			digitalWrite(11,HIGH);//开灯
  			ledstate=!ledstate;//保持灯的状态
		}
		delay(500);//使灯逐渐亮灭
	}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

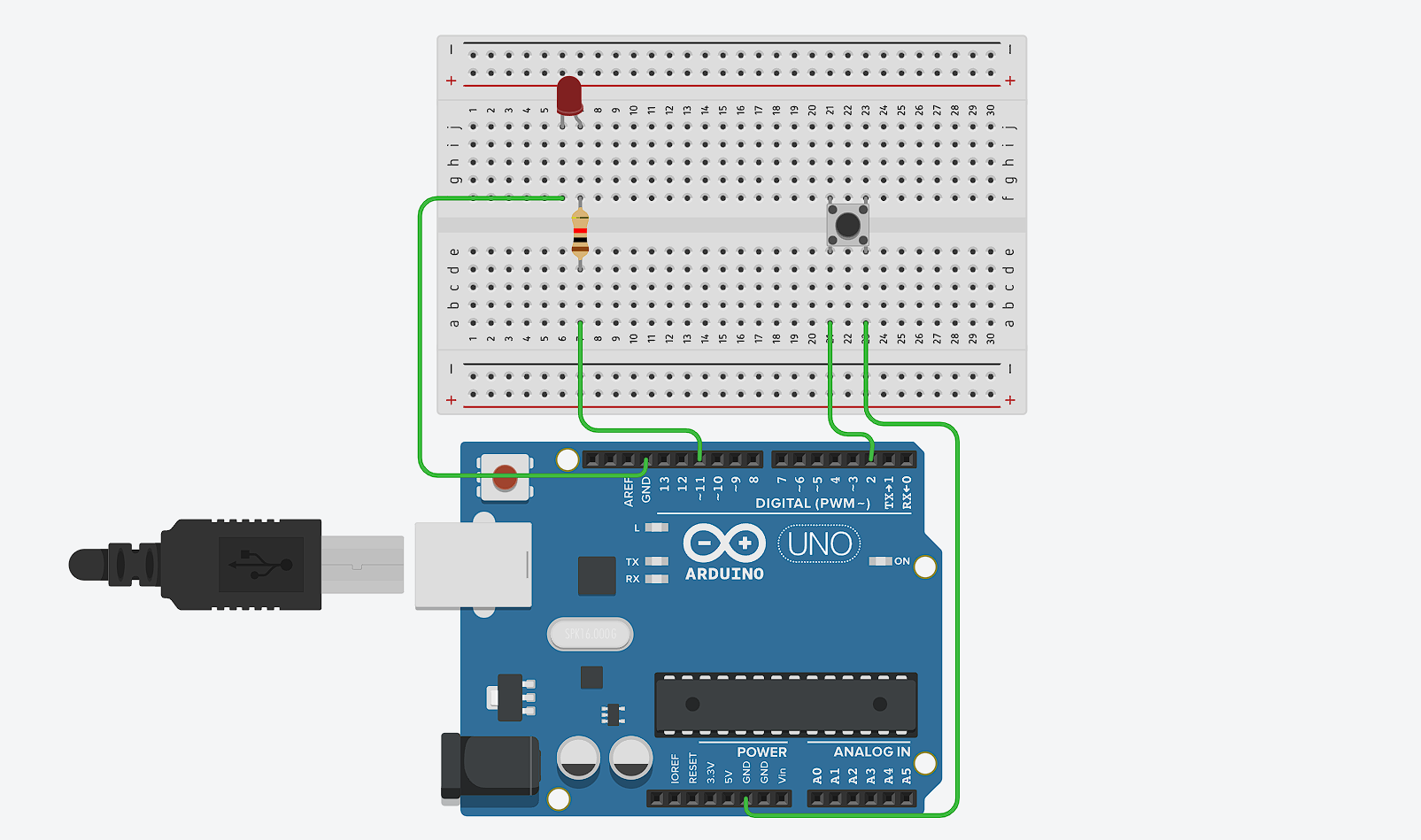

2.附上Tinkercad (opens new window)仿真的电路图

长按四角按键开关，Led亮，松开按键，即灭

本实验默认以Led接入模拟信号11针脚，按键接入2号针脚
本实验外接下拉电阻

	#include<Arduino.h>
	boolean buttonstate =0;//按压按键的状态
	void setup()
	{
		pinMode(11,OUTPUT);
		pinMode(2,INPUT);
	}
	void loop()
	{
		buttonstate = digitalRead(2);//读取2号针脚电平，即监视按钮通断
	if (buttonstate ==HIGH) {//判断是否有高电平
		digitalWrite(11,HIGH);//Led亮
	} else {
		digitalWrite(11,LOW);//Led灭
	}
	}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

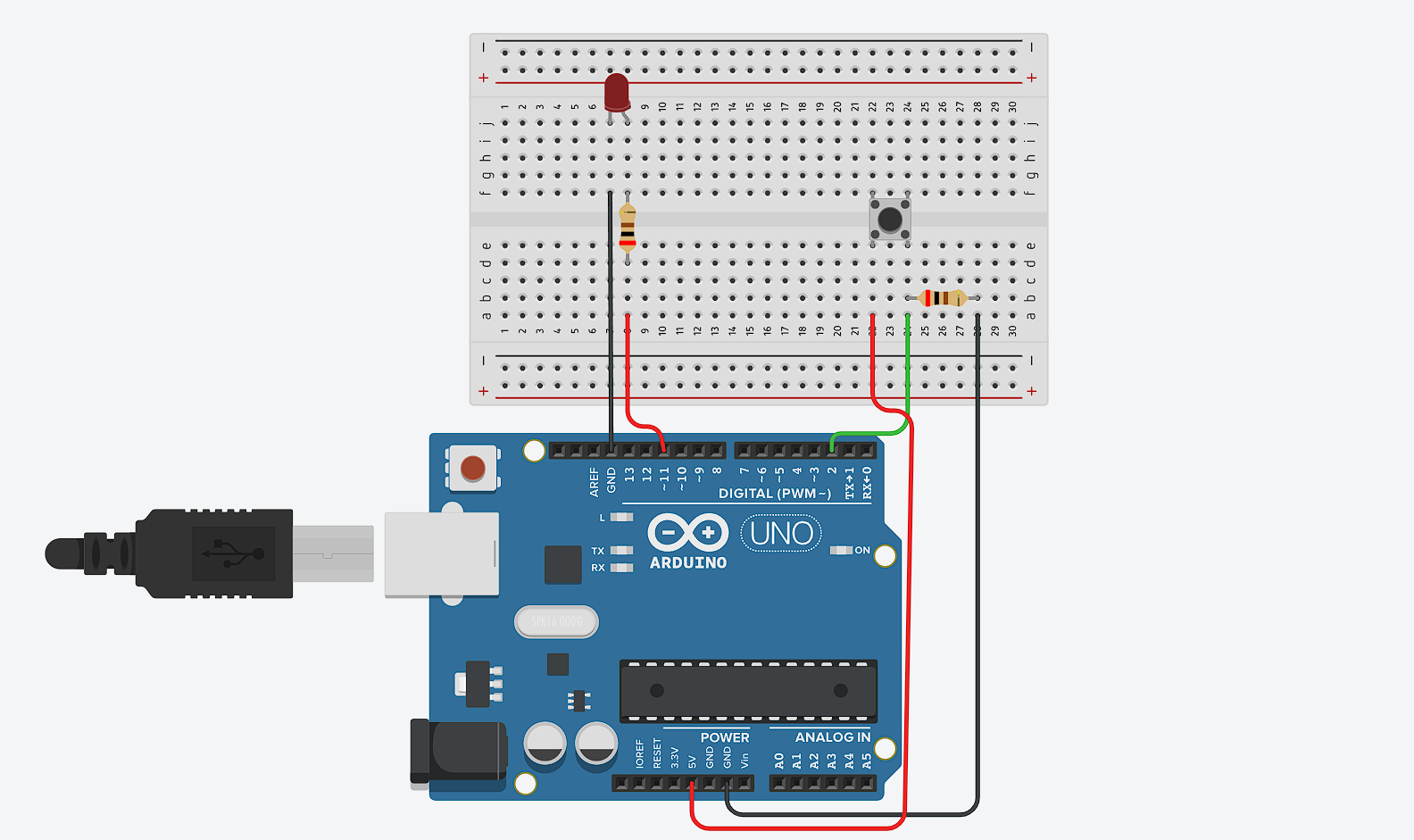

附上Tinkercad (opens new window)仿真的电路图

# 在Arduino Uno板上实现抢答器(威力加强版)

本实验用具

1. Arduino Uno开发板一块
2. 面包板一张
3. LED灯三个
4. 200Ω电阻3个，10KΩ电阻3个
5. 四角按键三个

实现一个人率先按下按键抢答后闪烁其面前的LED，之后按下按键的人面前的LED灯不会再闪烁

本实验默认8,9,10针脚接入LED灯，5,6,7针脚接入四角按键
本实验应设置一个变量，来实现控制————有且只有一个LED灯亮

   #include<Arduino.h> //在各大仿真软件中使用请忽略此行
   // 为LED与按键分配输入输出口
   int redled=10;
   int greenled=9;
   int blueled=8;
   int redpin=7;
   int greenpin=6;
   int bluepin=5;
   int red;
   int green;
   int blue;
   boolean ExCtrl=false;
   void setup()//初始化
   {
       pinMode(redpin,INPUT);
       pinMode(greenpin,INPUT);
       pinMode(bluepin,INPUT);
       pinMode(redled,OUTPUT);
       pinMode(greenled,OUTPUT);
       pinMode(blueled,OUTPUT);
   }
   void loop()
   {
       if(red==HIGH || green==HIGH || blue==HIGH){
           ExCtrl=true;
       }// " || " ————逻辑"或",三条逻辑语句都为假，则假；只有有一真则为真
       // 在本案例中，只要红绿蓝三个LED灯中只要有一个亮，即有一个灯"绑定"的按键中有高电平，则认为改语句成立
       if(ExCtrl){
           return;
       }//一旦该语句成立，立马退出函数
       // 读取三个连接按钮的串口是否有高电平，并将获取到的值赋予中间变量"red""green""blue"
       red=digitalRead(redpin);
       green=digitalRead(greenpin);
       blue=digitalRead(bluepin);
       // 从中间变量取出之前存储的值，并作是否亮灯的判断
       if(red==HIGH){
           digitalWrite(redled,HIGH);
       }
       else if(green==HIGH){
           digitalWrite(greenled,HIGH);
       }
       else if(blue==HIGH){
           digitalWrite(blueled,HIGH);
       }
   }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

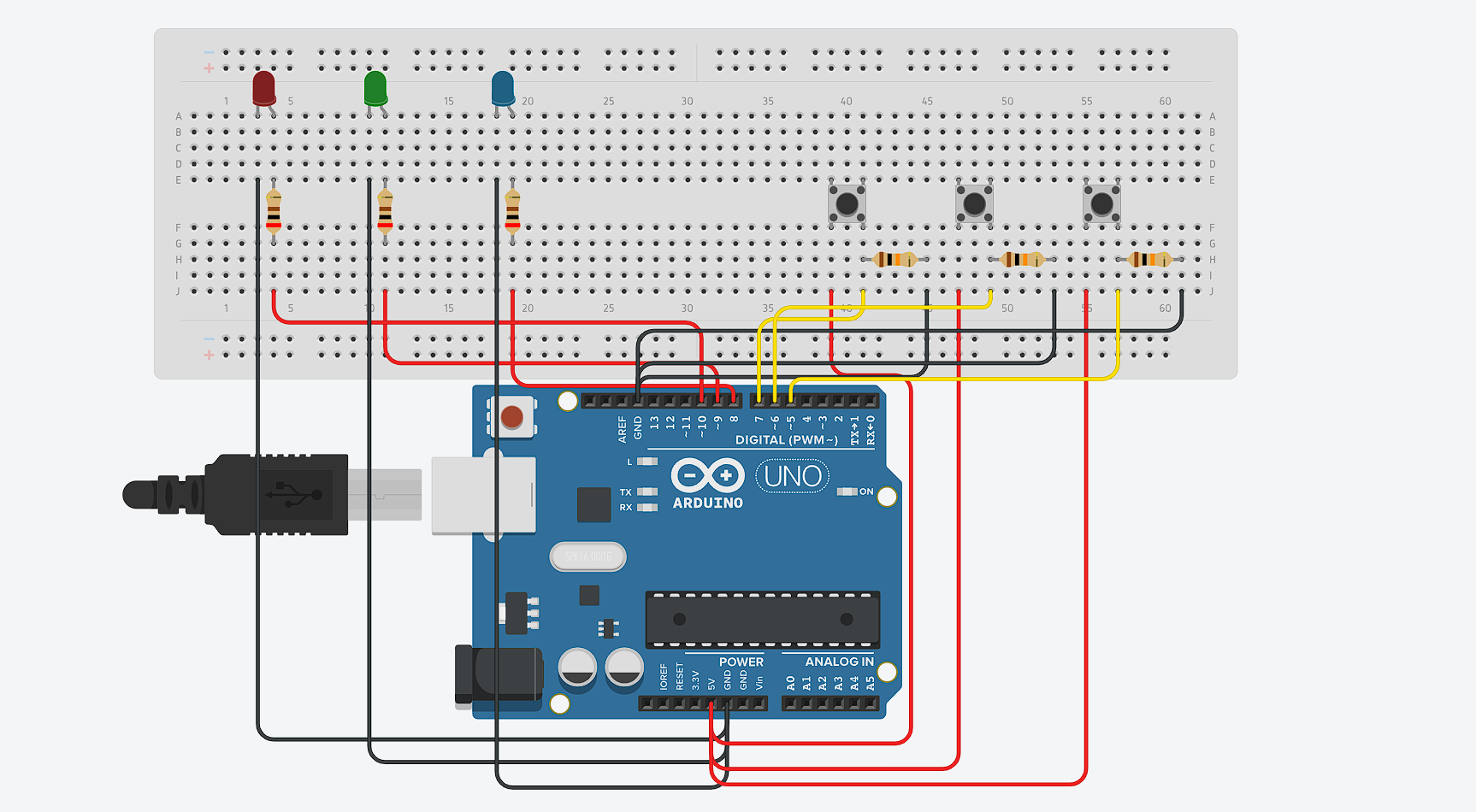

附上Tinkercad (opens new window)仿真的电路图
